開關柜為什么要測溫，開關柜觸頭溫度為什么會升高，華光天銳提供開關柜光纖測溫和觸頭測溫裝置，保障開關柜溫度正常穩定的運行。

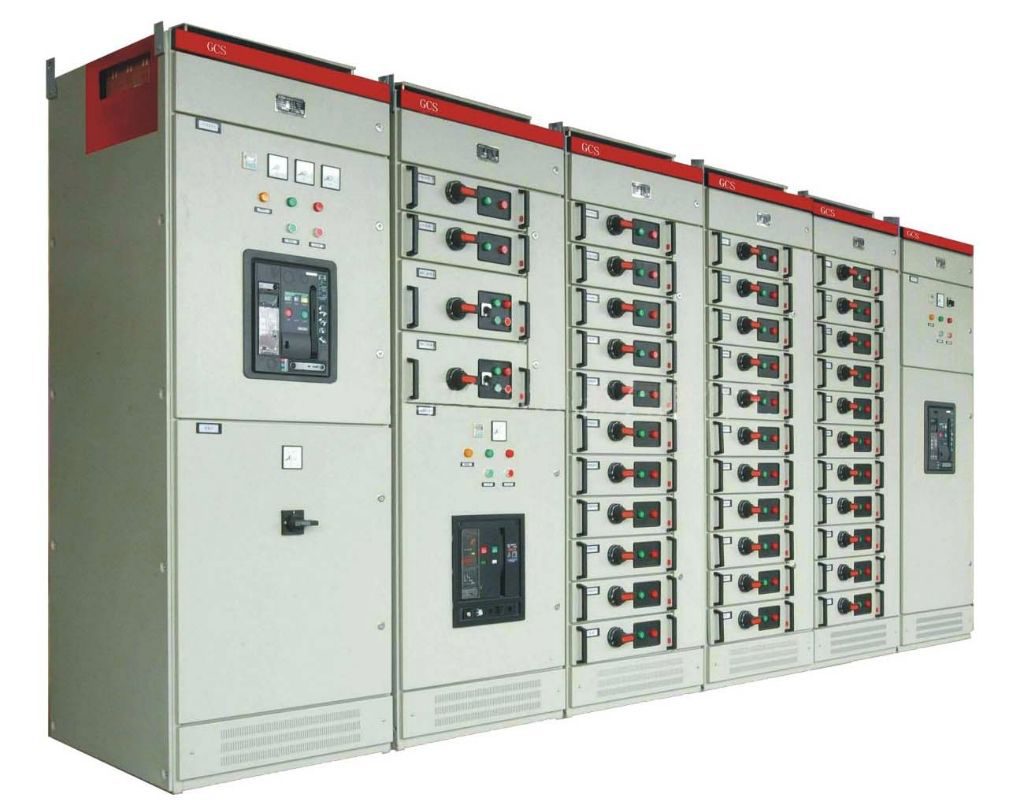

開關柜在長期運行過程中常常出現因開關的觸點部位因老化或關合不良造成的接觸電阻增大而發熱，如果沒有被及時發現 ,會使有關保護動作 ,斷路器跳閘 ,造成大面積停電 ,嚴重時燒毀電氣設備 ,危及電網的安全運行。近年來，在電廠和變電站已發生多起開關過熱事故，造成火災和大面積的停電事故，解決開關過熱問題是杜絕此類事故發生的關鍵，實現開關柜溫度在線監測是保證高壓設備安全運行的重要手段。

開關柜觸頭溫度監測

隨著配網系統中智能化的不斷發展，開關的主要參數在線狀態監測已成為必需，其中主回路的溫升在線監測是其中重要的一項指標。而主回路溫度最高點就集中在觸頭盒內部的靜觸頭和斷路器小車上的梅花觸頭接觸點，高壓斷路器容易發熱點在梅花觸頭處，若不及時發現，容易發生電力事故。梅花觸頭是由銅端片和彈簧圈組成，是一個運動接觸件。其特點是根據載流需求，均布的銅端片和彈簧圈組成不同大小尺寸的可伸縮的梅花觸頭。

開關柜觸頭的溫度變化是開關柜在線溫升監測的關鍵點。目前，低壓饋電開關或者其他組合開關均采用斷路器或者接觸器均采用模塊化設計，模塊化設計中必然會用到動靜觸頭，但是動靜觸頭的使用必然會增加一處故障點，因為動靜觸頭需要經常插拔，而且此處電流一般過大，在接觸不良的情況下容易出現溫度過高，從而容易燒壞動靜觸頭。而靜觸頭直接安裝在固定嵌件上，通過光纖溫度傳感器可直接測量到靜觸頭和斷路器小車上的梅花觸頭接觸點的即時溫度值。通過其溫度的變化來在線監測開關的溫升值，從而監測開關的在線運行狀況。

高壓開關柜斷路器觸頭熒光光纖測溫系統

熒光光纖測溫系統測量的溫度非常接近動、靜觸頭接觸的實際溫度值。通過其溫度的變化來在線監測開關的溫升值，從而監測開關的在線運行狀況。熒光光纖測溫傳感器結構設計合理，讀數準確，不易受干擾因素影響，可靠性高，靜觸頭為光纖測溫傳感器，能夠?qū)崟r監測斷路器或者接觸器六路端口的實時溫度，當某一路端口溫度過高，保護器會及時報警，并斷掉主回路，從而實現溫度保護，光纖溫度傳感器熒光光纖傳感器溫度探頭安裝靜觸頭位置即可以實時監測溫度，保護器可以把溫度保護打開或者關閉，從而實現端口位置的溫度保護功能。熒光光纖測溫儀，其包括光纖監測儀、光纖信號接收器以及用于采集溫度信息的光纖溫度測量模塊，光纖溫度測量模塊通過熒光光纖方式發送包含溫度信息的信號至信號接收器，信號接收器與監測儀連接，監測儀接收所述信號并進行處理形成溫度信息并顯示所述溫度信息，監測儀通過 RS485 通訊與后臺監控計算機通訊。光纖測溫儀能在線監測顯示高壓開關柜內母線搭接處和梅花觸頭處等部位，并實時提供各部位溫度數據，并且可以通過 RS485 通訊接口，將溫度數據送至主控室，防止事故的發生。小型可靠的熒光光纖高壓斷路器梅花觸頭監測產品安裝結構設計，具有安裝簡易，與待測點固定穩定，體積小型化，適用范圍廣等優點。
