油浸式變壓器壽命怎么監測

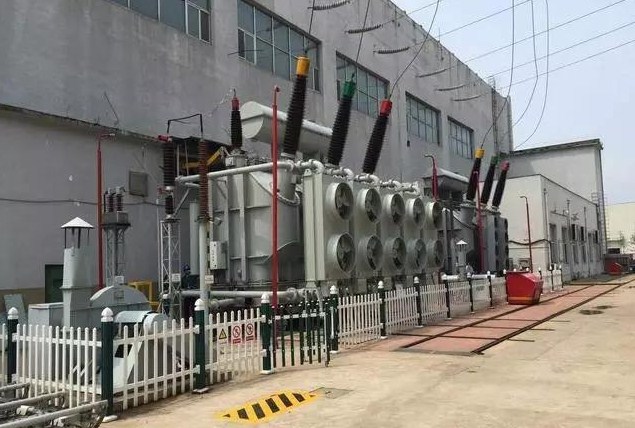

電力行業設備中，油浸式變壓器擔負著電壓、電流的轉換以及功率傳輸?shù)闹匾饔?，它性能的好壞直接影響整個電力系統的安全穩定運行。分析、判斷和預防變壓器過熱故障已成為變壓器制造廠家及有關部門都廣泛關注的一個問題，至今還沒有簡單且唯一的壽命終止準則可用來定量闡述變壓器的剩余壽命。

油浸式變壓器為什么要測溫

油浸式變壓器性能好壞直接影響整個電力系統的安全穩定運行。變壓器由于長期處在滿負荷運行狀態，又采用全封閉式結構，經常引起其各部位發熱，在很多情況下工作人員無法測量到變壓器內部某些狹小的位置，特別是無法測量經常發熱的繞組上的溫度，如果變壓器長期運行溫度過高，導致發熱部件老化，直接威脅整個電網的安全。大型電力變壓器中，變壓器油起著絕緣、散熱以及消弧的作用，它對變壓器安全運行起著十分重要的作用。變壓器油溫如果升得過高，將會失去絕緣作用，造成擊穿事故，甚至影響變壓器的使用壽命。所以變壓器的油溫在線監測和實時調控就顯得格外重要。

油浸式變壓器壽命和溫度的關系

電力變壓器是電力系統運行的核心設備之一，從變壓器絕緣運行壽命看，變壓器繞組年平均溫度為98℃時具有正常壽命（20年）；當超過98℃時 ,每上升6℃ ,則變壓器壽命降低一半，這就是“6度”法則。電力變壓器繞組溫度與變壓器的壽命有很大關系，因此有必要對變壓器的繞組溫度進行在線監測，但是直接測試?yán)@組溫度很難，一般是通過測試變壓器的油溫，推算出繞組溫度。這是因?yàn)椋儔浩骼@組平均溫度比油溫高10度，因此只要測試出變壓器的油溫即可得知變壓器繞組的溫度。 油浸式電力變壓器的運行壽命及負載能力與油溫密切相關，運行在高溫情況下的變壓器容易因?yàn)檫^(guò)熱而導致早期故障。

變壓器運行溫度對于判斷變壓器運行狀態和絕緣老化程度具有重要作用，是變壓器運維中需要密切關注的一項指標。油浸式變壓器是輸變電系統中的主要設備，而繞組溫度直接決定其使用壽命。對于級絕緣的變壓器，每增加一定的溫度，絕緣老化速度增加一倍，變壓器工作壽命減少一半。

變壓器油溫怎么監測

目前國內有的是以變壓器頂層油溫作為保障變壓器安全運行的投切信號，把頂層油溫作為變壓器監控裝置的判斷依據，通過監控頂層油溫來保障變壓器的安全運行。然而這種方法有許多不足之處。這是因?yàn)榇笕萘孔儔浩黜攲佑蜏孛黠@滯后于繞組油溫。當變壓器負荷快速增加時，由于熱傳遞響應速度的原因，變壓器頂層油溫需經數小時才能反映出繞組的工況變化。顯然以變壓器頂層油溫作為保障變壓器安全運行的投切信號不能及時有效地保護變壓器的安全可靠運行。變壓器繞組溫度決定變壓器的使用壽命，對于 AA 級絕緣的變壓器溫度， 絕緣運行壽命一般認為遵循六度法則 ：年平均溫度為 98℃時具有正常壽命，年平均溫度每增加 6℃，變壓器絕緣老化速度增加一倍，變壓器的使用壽命減少一半，因此變壓器繞組最熱點溫度是變壓器的安全、經濟運行和使用壽命的決定因素。

變壓器油溫表有哪些

在電力設備中目前所用的變壓器繞組測溫方法主要有熱電阻測溫、熱電耦測溫、油溫表結合計算電流法測溫和紅外測溫，但繞組處于高電壓、高溫度、高磁場的特殊環境中，熱電阻、熱電耦又都要用金屬導線傳輸信號，會對環境產生電磁干擾，金屬導線長期處在油內，金屬導線容易老化，容易產生短路，紅外線測溫儀無法安裝在變壓器內只能測量變壓器的表面溫度，并且測量結果受環境溫度影響，油溫表式間接測量法存在誤差大不能直接測量的缺點，因此現在無法有效地對變壓器繞組溫度進行測量。

油浸式變壓器光纖在線測溫系統

目前，在我國的變壓器領域，采用點式光纖測量變壓器繞組溫度的方法已經逐漸得到認可。光纖繞組變壓器測溫裝置，可以實時監測變壓器油流隨意變化狀態下的熱點位置，及時發現故障和安全隱患，提高電力變壓器運行可靠性。變壓器繞組測溫裝置能實現繞組溫度的在線安全監測，不受變壓器內極強的電磁干擾，而且測量精度高，解決了變壓器內部繞組溫度不能被有效測量的問題。
