分布式光纖測溫系統

分布式光纖測溫系統原理

分布式光纖測溫系統是用光纖作為溫度傳感元件，不帶電、本征安全，光纖上的每個點都是一個測溫元件，可實現大范圍多個點同時測溫，并可根據實際需求將感溫光纖按一定的空間位置布設，從而可實現立體溫度場的空間測量，分布式光纖測溫技術是基于光纖的拉曼散射特性，結合光纖原理來實現分布式溫度探測，利用目標系統的溫度特性可實現如：熱力管道泄漏、保溫層失效、原油管道泄漏、電纜接頭局部放電、電纜橋架電線漏電、大壩滲漏點的監測。

分布式光纖測溫系統優點

分布式光纖測溫系統是專門為大范圍多點測量溫度的應用而設計和制造， 使用本系統可以測量一條或多條 （使用光纖切換模塊） 測溫光纖所在地方的溫度場的分布，具有防燃、防爆、抗腐蝕、耐高壓、抗電磁輻射、測量范圍廣、定位精度高、使用方便的優點。

分布式光纖測溫原理

分布式光纖測溫系統采用分布式光纖感溫方式， 其原理是利用光在光纖中傳輸時產生的自發拉曼（Raman）散射信號和光時域反射（OTDR）原理來獲取空間溫度分布信息。 當在光纖中注入一定能量和寬度的激光脈沖時， 它在光纖中傳輸?shù)耐瑫r不斷產生喇曼散射光波， 這些喇曼散射光波的強弱與光纖的絕對溫度有關，其中后向拉曼散射光經過光學濾波、 光電轉換、 放大、 模-數轉換后，送入信號處理系統解調便可將整根光纖上的溫度分布實時顯示出來。 由于后向喇曼散射光波非常微弱， 因此測溫儀需要非常高的增益、高帶寬、高靈敏度以及非常低的噪聲水平才能檢測；另外為了實現足夠的空間定位精度，測溫系統必需具有足夠的采集速度、一定的帶寬，窄的激光脈沖，通常認為系統的空間定位精度取決于系統的采集速度（100Mps的采樣速度，空間定位精度為±1米，200Mps的定位精度為±0.5米；而系統的空間分辨力取系統帶寬、采樣速度和激光脈寬三者折合成空間分辨率時最差的一個參數，如1G的采集速度，100兆的系統帶寬，配合100ns的激光脈沖。

分布式光纖測溫系統組成

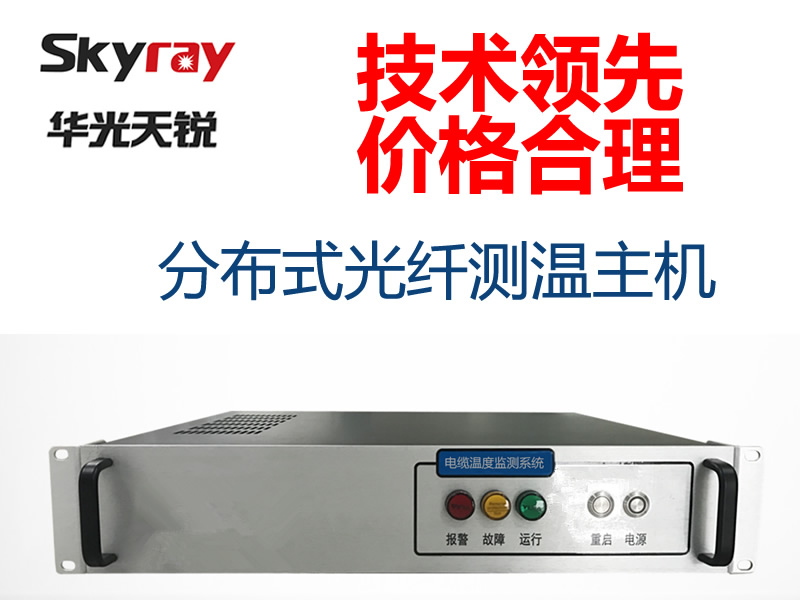

1、分布式光纖測溫主機
自主研發的分布式光纖測溫主機，測量精度高，性能穩定可靠，能充分滿足各個行業對測溫的需求。

2、分布式光纖測溫軟件
系統配套軟件功能全面，可實時數據采集、顯示，定/差溫報警，歷史數據顯示，特性曲線顯示等。軟件系統中的客戶端軟件即GUI界面（屏幕輸出），可在監視屏上直觀地顯示被測點的溫度變化信息及位置。

3、分布式光纖測溫系統組網

分布式光纖測溫系統（DTS），組網方便，安裝簡單，可將光纜直接敷設在被檢測電纜表面，并對電纜接頭重點監測。

分布式光纖測溫產品特性

分布式測量，整個光纖敷設沿線沒有溫度盲區
適用環境廣泛，不受任何電磁干擾
可任意設定溫度報警點及溫度變化點
具備可恢復性,長期工作,溫度回落后,可重復使用
響應速度快，一次掃描僅需數秒至十?dāng)?shù)秒
同時實現高、低溫報警、預警以及火災報警信號輸出等
可以根據溫升速率進行監控報警
系統維護成本低
高性能的系統安全保障
現場光纖探測器免維護

分布式光纖測溫應用場所

煤礦、隧道的火災預防與溫度報警。
油庫、糧庫、危險品庫、冷庫及其他倉庫的溫度監測和報警。
酒廠、醬油、醋廠釀制過程溫度監控
地下或架空高壓電纜的在線溫度檢測及過熱報警。
大中型變壓器的溫度分布測量及過熱報警。
變電站的環境溫度檢測及火災報警。
發電機組的溫度分布測量、故障診斷及過熱報警。
大型貨輪、油輪的溫度報警系統。
高速列車車頭及其關鍵部位溫度監測
發電廠各種管網的溫度檢測及超溫報警。
各種大中型輸油管道的溫度檢測及超溫報警。
化工原料、攝影材料、食品等生產過程的溫度動態檢測。
智能大廈、一般民用建筑物內的溫度檢測及火災報
也可用做壩體透水及地埋管道的泄漏測試及預警
