管道泄漏監測系統可以采用分布式光纖測溫方式，

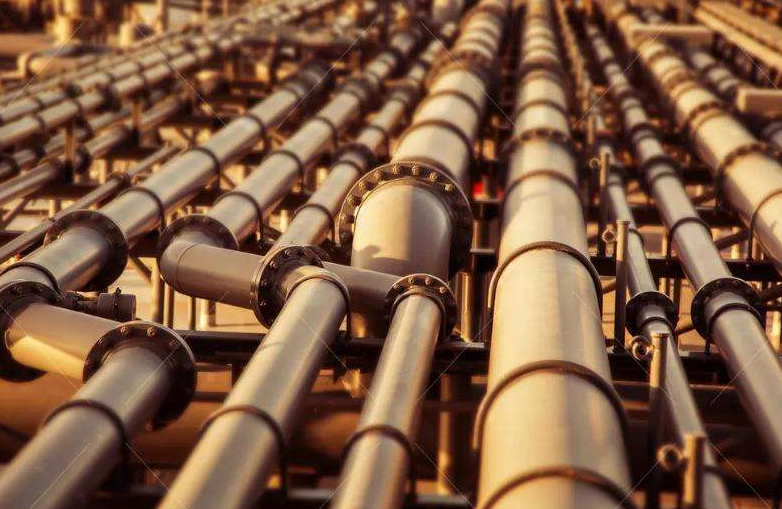

管道輸送具有安全、高效、經濟、環保等優點，可大大減少轉運換裝環節，實現連續運輸，且運輸量大、效率高，易于實現自動化管理。在石油、天然氣等戰略性資源的運輸，各電力企業的冷卻水傳輸，北方冬季采暖所需的熱量輸送等方面都具有非常重要的意義。然而，管道的老化、地理和氣候環境的變化以及人為損壞等原因，泄漏事故仍時有發生。建立管道的監測系統，實現對管道泄漏的實時檢測，將可以最大限度地減少經濟損失和資源浪費，盡可能地避免環境污染和安全事故的發生，具有極為重要的現實意義。

但是，由于管道泄漏檢測的多樣性和復雜性，目前國內外還沒有一種簡單、快速、精確、可靠、通用的管道泄漏檢測方法。目前管道安全監測方法有人工巡檢法、空氣采樣法、示蹤劑監測法、漏磁通監測法、超聲波監測法、管內探測球法、負壓波監測法、壓力梯度法和光纖傳感監測法等眾多方法。但是，空氣采樣法和人工觀察法無法進行連續監測；示蹤劑監測法和漏磁通監測法難以實現管道的在線實時監測；超聲波監測法的精度較高，但對輸送介質比較敏感，且不能實時監測；管內探測球法造價成本高，且探測球很容易堵塞管道；負壓波監測方法計算量小，響應時間快，但它要求泄漏是突發性的，如果泄漏速度很慢，沒有明顯的負壓波出現，那么該方法會失效。

光纖傳感技術具有測量靈敏度高、抗電磁干擾、抗輻射、耐高壓、耐腐蝕、體積小、重量輕等諸多優點，有望解決上述精度不高、不能實時在線監測、易受干擾等問題。在信息處理端，依據DTS發送的
溫度距離曲線進行解碼，以實現溫度異常點的精確定位。同時，提取每段光纖上由溫度場導致的信號強度分布信息，并對溫度場的梯度分布及變化進行趨勢分析，從而提高異常點的定位精度，并對泄露物的擴散模式、擴散方向和擴散速度進行準確計算，提高泄漏量的預估準確性。本發明通過對長距離氣液運輸管道的溫度在線監測，實現管道泄漏的高效檢測、準確定位以及泄露趨勢判斷。

(1)基于氣液運輸管道不同位置泄漏點的溫度場分布仿真模型，結合泄漏點附近的溫度梯度場，全面系統地分析泄漏形成的氣液運輸管道溫度場的空域、時域信息。
(2)突破長距離分布式光纖溫度測量難題，對于不同狀況干擾下的氣液管網泄漏準確識別技術和傳感器現場布設相關工藝提供一種新方法。開發長距離分布式光纖氣液運輸管道泄漏實時在線監測系統，填補國內該領域?qū)Ｓ迷O(shè)備的空白。
?(3)針對氣液運輸管道實際監測環境噪聲干擾復雜，傳統信號處理技術誤報和漏報率高的問題，結合溫度的統計特征提取技術，將管道溫度信息進行優化處理，并進行梯度場擬合，提高氣液運輸管道泄漏監測的準確性泄漏點定位的精確性，并對泄露趨勢進行精準研判。

分布式光纖漏損監測系統應用

1、輸油管道泄露探測：通過實施監測光纜周圍的溫度，實現輸油管道泄露探測的目的;

2、異常報警：當探測溫度超出設置范圍時，提示報警信息，并給出操作建議;

3、差定溫報警：報警參數支持人工設定，輸出繼電器報警信號和報警定位信息，實現差定溫報警;

4、報警分區設置：系統可對報警區域長度及報警點進行整體編程，可根據現場情況靈活調整;

5、數據分析：歷史數據存儲、查詢及分析;

6、遠程訪問：系統可接入工業以太網，將數據傳輸?shù)礁骷壒芾聿块T，實現遠程訪問。
