分布式光纖光纖傳感器本身具有重量輕、體積小、方便鋪設、靈敏度高、抗電磁干擾、耐腐蝕、不產生電火花以及可以實現分布式、實時在線監測等特點，可以替代傳統的電學傳感器完成強電磁干擾、腐蝕性強、長距離環境下分布式、實時在線溫度、振動等信號檢測。近年來，光纖傳感檢測技術已經廣泛應用于煤礦火災監測、隧道火災監測、輸氣管道泄漏檢測等領域，將分布式光纖測溫技術應用于管道安全監測方面將會有極好的前景。

分布式光纖管道泄漏測溫原理

管道發生泄漏后，泄露處附近的溫度會發生變化。原油需要加熱輸送，若輸送管道發生泄漏，泄漏點周圍溫度會升高;對于輸氣管道，由于焦耳－湯姆遜效應，輸氣管道泄露點周圍溫度會下降。為此華光天銳提供一種基于自發拉曼散射效應和光時域反射原理的分布式光纖溫度檢測方法用于管道安全的分布式、實時在線監測，依據管道泄漏點溫度的變化來判斷管道是否泄漏。

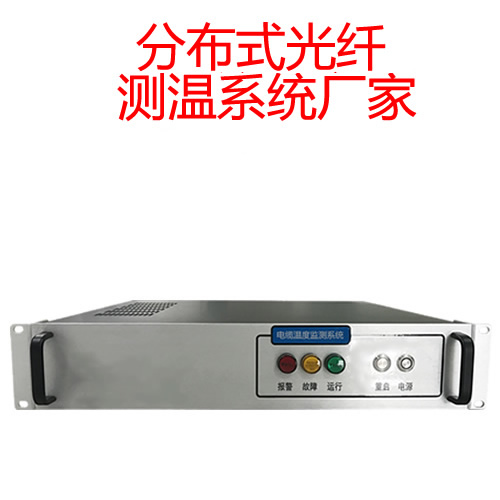

光纖測溫系統，基于對管道沿線溫度的檢測來監測管道的安全狀況。針對長距離管道沿線泄漏引起的微小溫度變化或火災引起的大幅溫度變化的檢測需求，通過實驗論證了該系統可以實現在10km溫度監測距離內測溫精度±1℃，測溫量程為－25℃~+200℃，定位精度≤2m，系統動態響應時間<3s。并經過現場實驗驗證了該系統能夠快速判斷和精確定位管道泄露點或火災發生的位置。該系統的提出可以為長距離管道的分布式、實時在線安全監測與預警提供借鑒和參考的方案，在管道安全監測方面將會有很好的應用前景。



分布式光纖管道泄漏溫度監測系統特點

1、分布式光纖測溫系統外包裝采用鎧裝光纜，施工便捷，無需后期維護；

2、對管網全方位無死角監控，全天候?qū)崟r(shí)在線，能實現多個監測點同時定位，定位精度高；

3、分布式光纖測溫系統軟件通過大數據積累，智能分析，能得出管道保溫效果的變化趨勢；

4：具有實時在線、靈敏度高、測量精度高、可靠性高等優點；

5：具有本質安全、抗電磁干擾和防雷要求，環境適應性強；

6：適用于遠程實時在線監測；

7：壽命長，系統簡單。
